מספר CAS: | 52013-44-2 |
נוסחה לינארית: | NiTi |
חוֹמֶר: | Shape Memory NiTi Alloy - Superelastic NiTi Alloy |
תֶקֶן: | ASTM F2063, ASTM F2633 |
טמפרטורת Af: | -20 מעלות עד 120 מעלות (סובלנות: פלוס /-5 מעלות) |
משטח: | Black or Pickled or Polished (Dia.>0.04") |
צוּרָה: | חוט (חוטים ישרים, סלילים, סלילים), מוט (מוטות ישרים) |
גודל: | Wire 0.004"-0.2", Rod >0.2 אינץ' קוטר |

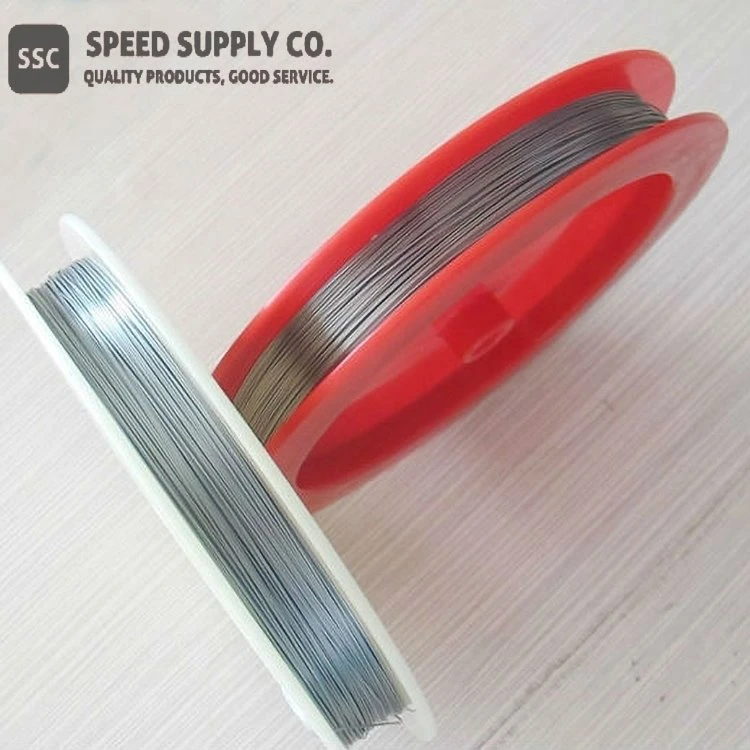

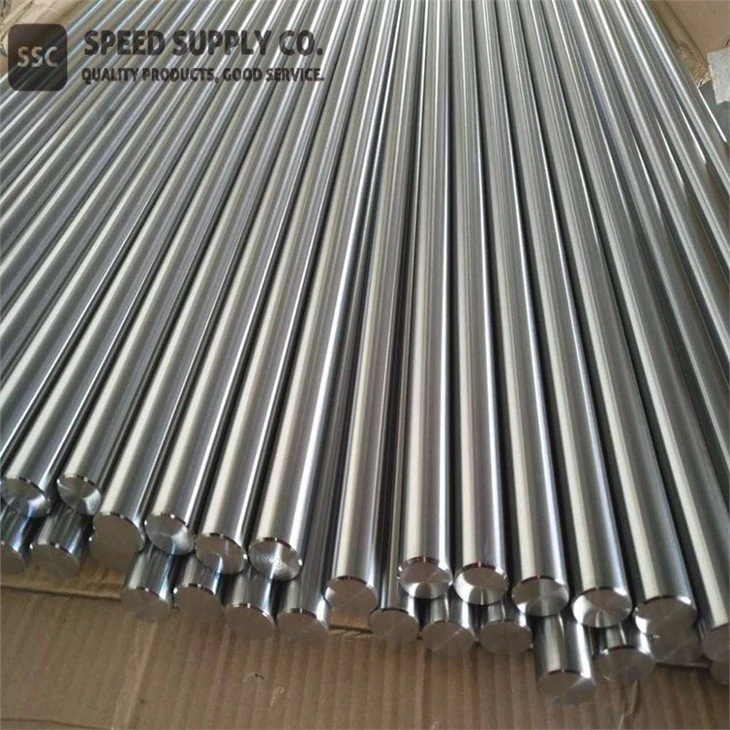

Nitinol תיל ומוט תיאור
ניטינול הוא סגסוגת ניקל-טיטניום עם היחס הטיפוסי של 40-50 אחוז ניקל, 50-60 אחוז טיטניום המכונה סגסוגת זיכרון צורה (SMA). סגסוגות ניטינול מציגות שתי תכונות קשורות וייחודיות: אפקט זיכרון הצורה וסופראלסטיות (נקראת גם פסאו-דו-גמישות). זיכרון צורות הוא היכולת של ניטינול לעבור דפורמציה בטמפרטורה אחת, להישאר בצורתו המעוותת כאשר הכוח החיצוני מוסר, ואז לשחזר את צורתו המקורית, הלא מעוותת עם חימום מעל "טמפרטורת השינוי" שלו. גמישות על היא היכולת של המתכת לעבור עיוותים גדולים ולחזור מיד לצורתה הלא מעוותת עם הסרת העומס החיצוני. ניטינול יכול לעוות פי 10-30 ממתכות רגילות ולחזור לצורתו המקורית. אם ניטינול מתנהג עם אפקט זיכרון הצורה או גמישות העל תלוי אם הוא מעל טמפרטורת הטרנספורמציה של הסגסוגת הספציפית. מתחת לטמפרטורת הטרנספורמציה הוא מציג את אפקט זיכרון הצורה, ומעל לטמפרטורה זו הוא מתנהג בצורה סופר אלסטית. מאפיינים יוצאי דופן אלה מיושמים במבחר רחב של יישומים במספר תחומים שונים, כולל המכשור הרפואי והתעשיות האוויריות. סגסוגות שונות נקראות לפי אחוז המשקל של ניקל; לדוגמה, Nitinol 55 ו- Nitinol 60. הוא מציג את אפקט זיכרון הצורה וסופר אלסטיות בטמפרטורות שונות.
חוט ניטינול ומוט ניטינול הם המוצרים המיוצרים של סגסוגת ניקל-טיטניום. SSC מייצרת חוט ומוט ניטינול מדרגות שונות של סגסוגת ניקל-טיטניום הנפוצה ביישומים רפואיים וכן עבור יישומים שונים אחרים. חומר ניטינול בדרגה רפואית כולל ניקל וטיטניום באחוזי משקל אטומי כמעט שווים; לפי ASTM F2063, תכולת ניקל של 54.5-57 אחוזי משקל מוגדרת לשימוש בשתלים כירורגיים. Nitinol עם הרכבים שונים וטמפרטורת טרנספורמציה פאזה יכול לשמש עבור יישומים אחרים.
Nitinol שימושי במיוחד עבור יישומים רפואיים מכיוון שיש לו זיכרון תרמי. יישום שימושי במיוחד עבור חוטי ניטינול הוא המקום בו יש להכניס מכשיר או מבנה דרך פתח קטן ואז לשחרר אותו כדי להיפתח לגודל סט גדול יותר. ניתן לדחוס מבנה כך שיתאים לצינור משלוח בקוטר קטן ולאחר מכן להכניס אותו למקומו ולאפשר לו להיפתח לקוטר פי כמה מקוטר צינור ההובלה. תכונה זו מאפשרת ליצור סטנטים בקוטר מסוים, לקרר ולאחר מכן לדחוס על מערכת מסירה. כאשר הסטנט נפרס בטמפרטורת הגוף, הסטנט מנסה להחזיר לעצמו את התצורה והקוטר המקוריים שלו. סטנט של ניטינול שגודלו מעט יותר מדי (בערך 20 אחוז) ביחס לכלי מפעיל כוח חיצוני כדי לשמור על הכלי פתוח כשהסטנט מנסה להחזיר לעצמו את הקוטר המקורי.
ברובוטיקה, ניטינול יכול לשמש כמפעיל שבו זרם חשמלי (או חום) מופעל על חוט מתוח, והחוט יתכווץ בזמן הפעלת המטען ויירגע לאחר הסרת המטען. בניגוד לרוב המתכות, ניטינול מתכווץ לאורכו בחימום אך ישמור על אותו נפח מוחלט. כמו כן, התנועה התרמית שלו גדולה פי 100 ממתכות אחרות.
לפריסה אלסטית, חוט ניטינול יכול להיות מוחזק במקומו באופן מכאני במתקן ולאחר מכן לחמם באמבט טמפרטורת נוזל, בטמפרטורה ובזמן שנקבעו, לפני שהוא טבילה במהירות במים קרירים. לאחר הסרתו מהמתקן החוט שומר על צורתו ללא קשר לזווית או לעוצמת העיוות. כאשר משחררים, החוט יחזור לצורתו המוגדרת. ישנן דוגמאות רבות ליישום זה כמו לוקליזטור המחט/חוט הומר מאמאלוק. החוט המעוגל מוזן דרך צינורית ישרה וביציאה ממנו מתעקל לצורת "J" שאליו נקבע בעבר. ניתן לחזור על תהליך זה עשרות פעמים מבלי לעוות.
חוטי מנחה של Nitinol משמשים להנחיית צנתרים למקומות שקשה להגיע אליהם בגוף. הם נוחים מכיוון שהם עמידים בפני קיפול, בניגוד מנירוסטה. החוט אלסטי והוא יכול ללכת בנתיב מפותל בגוף ללא נזק. ניטינול יסתובב בצורה חלקה ויעניק מומנט. חוטי Nitinol משמשים בדרך כלל גם לייצור סטנטים קלועים ומסננים.
SSC מספקים חוט ומוט עגולים של ניטינול עם Af שונה (-20 מעלות עד 120 מעלות). כעת יש לנו את היכולת לייצר חוט ומוט של ניטינול לשמור על גמישות סופר-ב-10 מעלות. אנו מייצרים גם חוט שטוח, בר מרובע, בר מלבני לפי בקשה. כבל ניטינול רב-גדילי ומוטות וסורגים אחרים בצורת התאמה אישית זמינים גם כן.
מאפייני חוט ומוט של ניטינול
● הערכים המפורטים הם עבור מעבר מרטנסיט מלא לאוסטניט.
● ניתן להפחית באופן משמעותי את ההיסטרזיס על ידי טרנספורמציה חלקית או סגסוגות טרינריות.
● דומה לנירוסטה מסדרת 300 או טיטניום
● מאוד לא ליניארי עם טמפרטורה
יישומי חוט ומוט של Nitinol ותעשיות קשורות
● פלטות שיניים
● חוט דיג
● קפיצים
● מסגרות למשקפיים
● חוטי מנחה
● סטנטים
● מסננים
● סטיילטים
● מנדרלים
● סלים לחילוץ אבנים
● קבצים אורתודונטיים
● יישומים הדורשים מתח גבוה של טעינה ופריקה בטמפרטורת החדר
● כרום-סומם לירידה בטמפרטורת הטרנספורמציה וחוזק מתיחה מוגבר
● יישומים הדורשים קשיחות מוגברת
● קובלט-סומם לירידה בטמפרטורת הטרנספורמציה והגברת חוזק המתיחה
● מפעילים בטמפרטורה- גבוהה
● יישומים הדורשים שינוי פאזה בטמפרטורת הגוף (37 מעלות)
● משמש בסביבת טמפרטורה קרה מאוד
● הפקת אנרגיה מכנית ממקורות חום חמים וקרים
● רפואת שיניים
● מדעי החיים
● מטלורגיה
● ייצור פלדה וסגסוגות
● חומרים ביו
● מחקר ומעבדה
מזהים כימיים
נוסחה לינארית | NiTi |
מספר MDL | MFCD02091734 |
מספר EC | 610-765-8 |
Pubchem CID | 10313097 |
שם IUPAC | ניקל; טִיטָן |
חיוכים | [Ti].[Ni] |
מזהה InchI | InChI=1S/Ni.Ti |
מפתח אינצ'י | HZEWFHLRYVTOIW-UHFFFAOYSA-N |
מאפייני ניטינול (תיאורטי)
נוסחה מורכבת | NiTi |
מראה חיצוני | מוצק מתכתי בצורות שונות |
נקודת המסה | 1300 מעלות |
נקודת רתיחה | N/A |
צְפִיפוּת | 6.45 גרם/ס"מ3 |
מסיסות ב-H2O | N/A |
מקדם פואסון | 0.33 |
חום ספציפי | 0.20 cal/g· מעלות |
חוזק מתיחה | 895 MPa (אולטימטיבי, חישול מלא) |
מוליכות תרמית | {{0}}.18 W/cm (אוסטניט), 0.086 W/cm (Martensite) |
התפשטות תרמית | 11.0 x 10-6/ מעלה (אוסטניט), 6.6 x 10-6/ תואר (אוסטניט) |
