מספר CAS: | 409-21-2 |
נוסחה לינארית: | SiC |
צוּרָה: | בצורת U- |
מראה חיצוני: | שחור ולבן |
מִפרָט: | לפי דרישות |

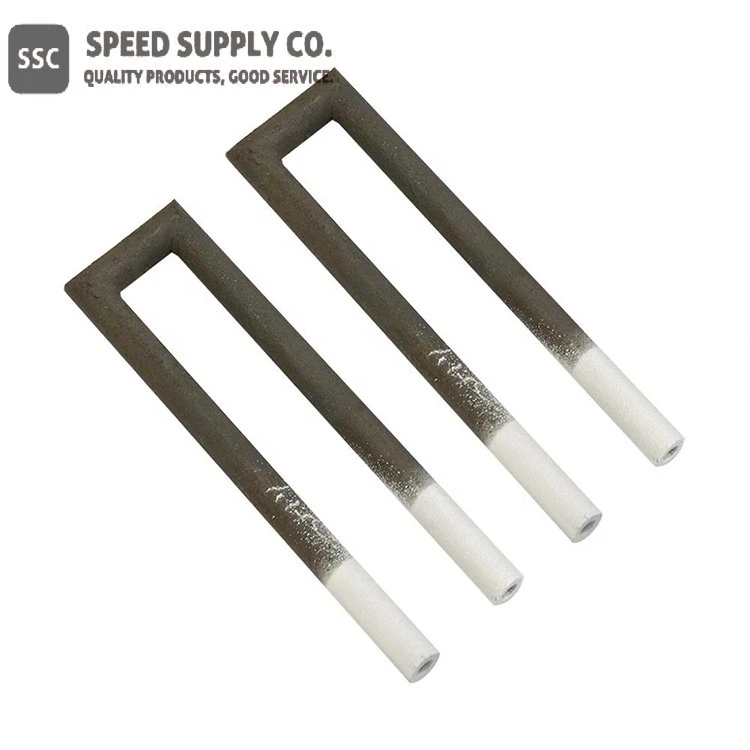

תיאור מוט חימום של-סיליקון קרביד בצורת U
מוט חימום SiC בצורת -U (מחמם או מוטות אלפא) מורכב משני מוטות SiC מותאמים בקפידה, המאוחדים עם גשר מעובה, שניהם המסופים מצד אחד של התנור. אידיאלי לעיצוב צניחה-דרך, מערכות צינורות קורנים או מקום שבו אלמנט אחד לא יעבור את תא החימום.
לקצוות ההתנגדות הנמוכה (LRE) יש יחס התנגדות חשמלית גבוה (15:1) לקטע האזור החם. כדי לספק משטח מגע עם התנגדות נמוכה, הסנטימטרים הראשונים של הקצוות הקרים מתכתים באלומיניום. בדיוק כמו שאר סוגי גופי החימום, מוטות ה-SiC בצורת U- מוחזקים בדחיסה עד הקצוות על ידי מהדקי קפיצי נירוסטה והחיבורים עשויים עם צמות אלומיניום שטוחות. מוטות אלפא SiC בצורת U- מצוינים על ידי מתן האורך הכללי, אורך קטע החימום, אורך הקצה הקר והקוטר. למחממי SiC בצורת - יש צפיפות גבוהה של כ-2.4 גרם/סמ"ק, מה שעוזר לספק ביצועים מעולים, חוזק גבוה ומאפייני התיישנות איטיים.
מוטות אלפא בצורת -U פועלים בטמפרטורות של עד 1425 מעלות (2600℉). הקצוות הקרים של המוטות בצורת - מגבילים את הטמפרטורה המקסימלית שניתן להשיג. אם נדרשות טמפרטורות גבוהות יותר (מעל 1425 מעלות), יש להגן על החלק הקר של גופי החימום מפני טמפרטורות התנור. אם טמפרטורת התנור הנדרשת גבוהה מ-1425 מעלות (2600℉), יש להגן על חלק הקצה הקר מטמפרטורות תא הכבשן המלאות.
מוטות אלפא בצורת U- של סילקרב מגבירים בהדרגה את ההתנגדות עם השימוש. מאפיין זה ידוע גם בשם הזדקנות. ההזדקנות תלויה במספר גורמים כמו טמפרטורת הפעלה, אווירה, טכניקות תחזוקה וכו'. ניתן להרכיב גוף חימום בצורת U-במצבים שונים אך אופקיים ואנכיים הם המיקומים הנפוצים ביותר. כאשר האלמנטים מורכבים אופקית, הגשר חייב להיות נתמך.
מחממי SiC בצורת U- זמינים בצורות מוצר שונות וניתן להתאים אותם לגדלים וגיאומטריות סטנדרטיות שונות כדי להתאים למגוון תהליכי חימום. אלמנט מסוג U הוא בדרך כלל עם קצה קר ישר. משקולת קר קצה זמינים גם. אנא צור איתנו קשר לפרטים נוספים.
מפרט מוט חימום בצורת U-בצורת סיליקון קרביד
פריט # | קוטר רגל | אוהם לכל רגל אזור חם | אוהם לכל רגל Cold End |
U13 | 1/2 אינץ' | 0.1963 אוהם/אינץ' | 0.00982 אוהם/אינץ' |
13 מ"מ | 0.00773 אוהם/מ"מ | 0.000387 אוהם/מ"מ | |
U16 | 5/8 אינץ' | 0.1262Ohms/Inch | 0.00631Ohms/Inch |
16 מ"מ | 0.00497 אוהם/מ"מ | 0.000248Ohms/mm | |
U19 | 3/4 אינץ' | 0.0865 אוהם/אינץ' | 0.00433אוהם/אינץ' |
19 מ"מ | 0.00341 אוהם/מ"מ | 0.000170Ohms/mm | |
U25 | 1 אינץ | 0.0500 אוהם/אינץ' | 0.00250Ohms/Inch |
25 מ"מ | 0.00197 אוהם/מ"מ | 0.000098 אוהם/מ"מ | |
U32 | 1-1/4 אינץ' | 0.0343 אוהם/אינץ' | 0.00171אוהם/אינץ' |
32 מ"מ | 0.00134 אוהם/מ"מ | 0.000067 אוהם/מ"מ | |
U38 | 1-1/2 אינץ' | 0.0234 אוהם/אינץ' | 0.00117 אוהם/אינץ' |
38 מ"מ | 0.00092 אוהם/מ"מ | 0.000046 אוהם/מ"מ | |
U44 | 1-3/4 אינץ' | 0.0165 אוהם/אינץ' | 0.00082 אוהם/אינץ' |
44 מ"מ | 0.00065Ohms/mm | 0.000032Ohms/mm | |
U54 | 2-1/8 אינץ' | 0.0150 אוהם/אינץ' | 0.00075 אוהם/אינץ' |
54 מ"מ | 0.00059Ohms/mm | 0.000030Ohms/mm |
יישומי מוט חימום בצורת סיליקון קרביד בצורת U ותעשיות קשורות
● סיליקון קרביד
● מתכות אבקה
● קרמיקה
● זכוכית
● מתכות
● תנור-בטמפרטורה גבוהה
● מכונות תעשייתיות
● מכשירי חימום חשמליים
● מחקר ומעבדה
מזהים כימיים
נוסחה לינארית | SiC |
מספר MDL | MFCD00049531 |
מספר EC | 206-991-8 |
ביילשטיין/ריאקסיס מס. | N/A |
Pubchem CID | 9863 |
שם IUPAC | מתאנידילידינסיליקון |
חיוכים | [C-]#[Si plus ] |
מזהה InchI | InChI=1S/CSi/c1-2 |
מפתח אינצ'י | HBMJWWWQQXIZIP-UHFFFAOYSA-N |
מאפייני מוט סיליקון קרביד (תיאורטי)
נוסחה מורכבת | SiC |
משקל מולקולרי | 40.1 |
מראה חיצוני | מוֹט |
נקודת המסה | N/A |
נקודת רתיחה | N/A |
צְפִיפוּת | 3.0 עד 3.2 גרם/סמ"ק |
מסיסות ב-H2O | N/A |
התנגדות חשמלית | 1 עד 4 10x Ω-m |
מקדם פואסון | {{0}}.15 עד 0.21 |
חום ספציפי | 670 עד 1180 J/kg-K |
חוזק מתיחה | 210 עד 370 MPa (אולטימטיבי) |
מוליכות תרמית | 120 עד 170 W/m-K |
התפשטות תרמית | 4.0 עד 4.5 מיקרומטר/מ'-K |
המודולוס של יאנג | 370 עד 490 GPa |
מסה מדויקת | 39.976927 |
מסה מונואיזוטופית | 39.976927 |
מידע על בריאות ובטיחות מוט סיליקון קרביד
מילת איתות | אַזהָרָה |
הצהרות מסוכנות | H315-H319-H335 |
קודי סיכון | שי |
קודי סיכון | 36/37/38 |
הצהרות בטיחות | 26-36 |
מספר RTECS | VW0450000 |
מידע תחבורה | N/A |
WGK גרמניה | 3 |
